固定球鉸支座的構造與安裝

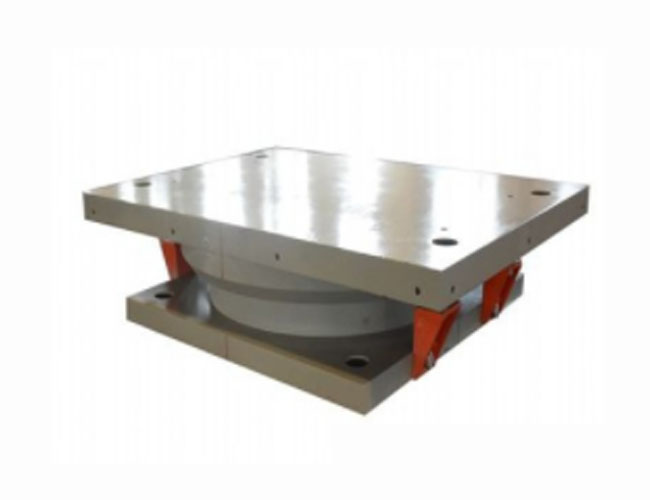

固定球鉸支座含義：即具有豎向承載和豎向轉動及抗震的功能的支座。固定球鉸支座構造：支座由下支座凹板、球冠襯板、上支座滑板、聚四滑板(平面和球面各一塊)及橡膠密封圈和防塵罩等部件組成。球冠襯板是球形支座的核心。它的平面部分開有鑲嵌四氟板的凹槽，用以固定平面四氟板。固定球鉸支座的安裝1、支座的安裝方案、連接形式應與結構設計人員具體商定，以保證上、下部結構與支座的可靠連接和功能發揮。

2、下部鋼筋砼柱的標號不得低于C40級。

3、柱內配筋應參考本支座設計時的研究分析結果，即在自柱頂沿柱軸線方向柱腳方向的0.25b至0.6b的高度范圍內（b為柱截面寬度），增大水平箍筋截面的配置，其增加量依承載力分析結果確定。

4、活動支座根據設計需要在上支座板與滑板之間設置偏值。

5、支座和預埋鋼板的連接若采用焊接時，要采取降溫措施，或?qū)厰嗬m(xù)焊的方法，防止支座鋼件過熱而損壞聚四板，橡膠密封圈和5201硅脂。

6、安裝前應使下部結構的標高和水平度滿足設計要求。支座四角高差不大于1㎜。

7、支座中心線應與主梁中心線及下部結構安裝線重合。

8、支座安裝就位后，底板與預埋鋼板焊接就符合設計要求。待梁體施工完畢后，應立即拆除臨時連接件。

9、支座安裝時必須將上支座板與下支座板的連接件安裝好，待支座安裝就位完成后拆除，并立即安裝上防塵罩（防塵罩為橡膠板，同現場施工單位負責安裝）。
